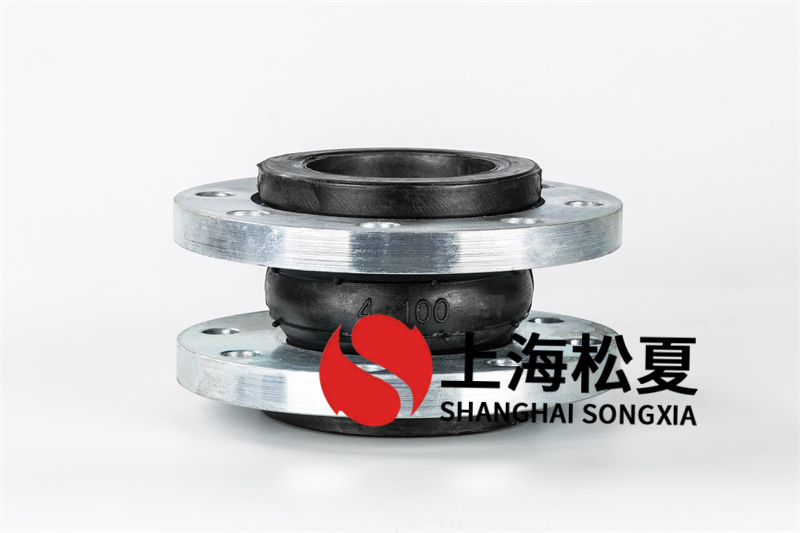

可曲撓橡膠膨脹節的技術介紹



本實用新型的專利技術是一種將兩根管子連成一體的柔性橡膠膨脹節，特別是一種軸向限位柔性橡膠膨脹節。包括膠球在內，膠球兩端設有法蘭槽，法蘭槽上裝有防分離鋼圈，法蘭槽上裝有法蘭盤，法蘭盤上有卡槽為防止鋼圈脫離 裝在卡槽內，法蘭周邊開有多個連接孔，連接孔上設有軸向限位拉桿，軸向限位拉桿上設有一個調節螺母。



橡膠球?yàn)閷訝罱Y(jié)構，外層為外膠層，中間為編織尼龍簾線層，內層為內膠層。由于有軸向限位拉桿，接頭在壓力膨脹下能在安全長度內發揮作用，避免發生爆炸的危險，提高閥門或管道附件的安裝能力；本實用新型專利技術特別適用于高壓大流量消防系統，確保消防管道安全。



該技術是將兩根管道連接在一起的柔性橡膠膨脹節，特別是具有軸向限位的柔性橡膠膨脹節。



技術介紹



現有的柔性橡膠膨脹節由橡膠球和兩端法蘭組成。它可以安裝在流體管道上。由于裝有橡膠球橡膠膨脹節，可在壓力作用下膨脹、彎曲和偏轉，從而減輕熱脹冷縮、管道變形、安裝偏差等帶來的負面影響。但由于管道壓力易變，當壓力膨脹時，接頭會沿軸向伸長。這時就有可能強行將膠球與法蘭分離，造成管道破裂。



卡槽為防止鋼圈脫離 裝在卡槽內，法蘭周邊開有多個連接孔，連接孔上有軸向限位拉桿，軸向限位拉桿上設有調節螺母；膠球?yàn)閷訝罱Y(jié)構，外層為外膠層，中間為編織尼龍簾線層，內層為內膠層。
